Servitech SERVIMIG 210 MP Halbautomat

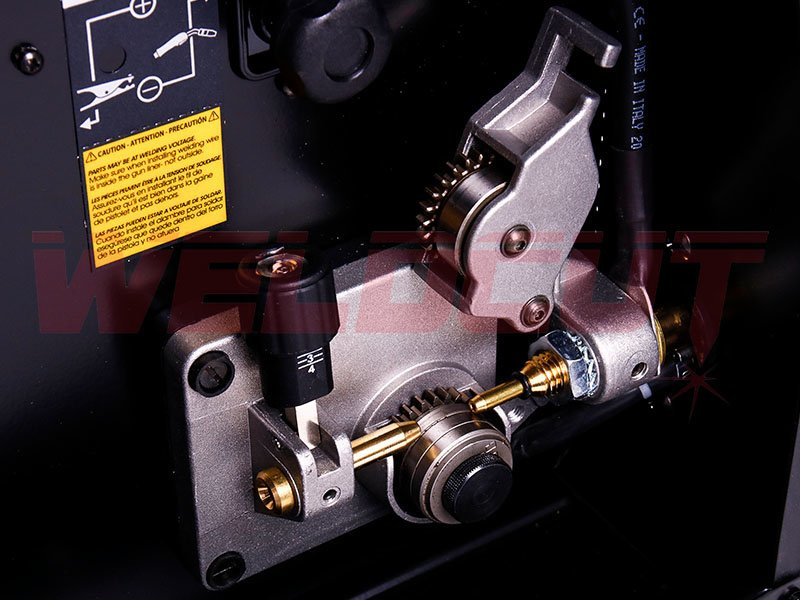

Das halbautomatische Schweißgerät Servimig 210 MP ist eine  Stromquelle, die für das MIG / MAG-, E-Hand- und WIG-Schweißen entwickelt wurde. Das Gerät wird über ein einphasiges 230-V-Netzwerk mit Strom versorgt und ermöglicht die Arbeit mit maximaler Leistung von 200 A bei allen Schweißmethoden. Servimig 210 MP ist mit einem Zwei-Rollen-Vorschubmechanismus ausgestattet. Beim Inverter können die Spulen von 1 kg (100 mm) und 5 kg (200 mm) eingesetzt werden. Man kann auch die Schweißdrähte mit einem Durchmesser von 0,6 bis 1,0 mm verwenden. Ein Brenneranschluss der Maschine wurde nach europäischer Norm hergestellt (sogenannter EURO-Stecker). Servimig 210 MP bietet die Möglichkeit an, die Polarität zu ändern, wodurch das Fülldrahtschweißen (Schweißen ohne Schutzgas) möglich ist.

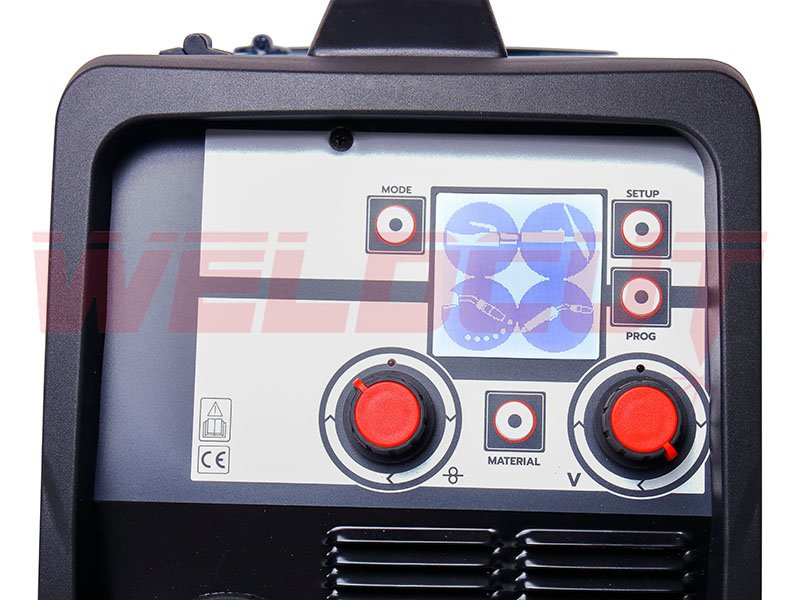

Das geringe Gewicht des Geräts (21 kg) macht es ideal für Feld-, Montage- und Endbearbeitungsarbeiten. Der Inverter findet seine Anwendung auch in den Werkstätten bei der Herstellung von Kleinserienprodukten aus Kohlenstoffstahl, rostfreiem Stahl und Aluminium. Das Gerät ist generatortauglich und kann mit den 12kVa - Stromerzeuger arbeiten. Nachfolgend wurde das Paneel von Servimig 210 MP mit all seinen Funktionen und Einstellungen für einzelne Schweißmodi dargestellt:

1 – Auswahl der Betriebsart: MIG/MAG, WIG oder MMA

2 – LCD - Bildschirm

3 – Steuertaste Setup zum Einstellen von Sekundärparametern

4 – Programm speichern / wieder aufrufen (es können maximal 20 Programme gespeichert/aufgerufen werden)

5 – Einstellung des Schweißstromes (Volt / Ampere)

6 – Einstellung des Materials; Untermenü-Wahlschalter für Synergieauswahl (SYN ON) / Einstellung des elektronischen Induktivitätswerts (SYN OFF)

7 – Einstellung der Parameter:

• MMA – Einstellung der Funktion Hot Start;
• WIG – Dauer des Slope-Down des Schweißstroms (0,2-2 c);
• MIG/MAG – Drahtvorschubgeschwindigkeit / Balance-Einstellung.

MMA - Modus

Im MMA-Schweißmodus ist die Regulierung der Schweißstromstärke (M1) im Bereich von 5A bis 200A möglich. Zusätzlich ist in diesem Modus eine "HOT START" – Funktion (M2) verfügbar, die bei der Lichtbogenzündung hilfreich ist. Der Parameter HOT START ist im Bereich von 0-50% einstellbar.

WIG - Modus

Im WIG-Schweißmodus wird der Lichtbogen durch Berühren des Werkstückes mit Wolframelektrode (ohne hohe Frequenz - HF) gezündet. Es ist möglich, den Strom (T1) im Bereich von 5A bis 200A einzustellen. Eine zusätzliche Funktion ist die Slope-Down-Funktion, die das sanfte Auslöschen des Bogens durch leichtes Anheben des Brenners in der letzten Schweißphase ermöglicht. Unten wurde das Schema von diesem Prozess dargesstellt:

MIG/MAG - Modus

Unten werden die Synergieprogramme gezeigt, die im Schweißgerät Servimig 210 MP für den MIG / MAG-Modus verfügbar sind. Das Gerät bietet die Möglichkeit, Kohlenstoffstahl mit Kohlendioxid (CO2) oder M21-Gasgemisch (Ar / CO2) als Schutzgas zu schweißen. Es ist auch möglich, Edelstahl und Aluminium zu schweißen. Daneben steht zur Verfügung eine Synergielinie für das Lötschweißen.

HAUPTMENÜ

Über die LCD-Anzeige im Hauptmenü werden die Betriebsart (M1) und die ausgewählte Synergielinie (M2) angezeigt. Mit dem linken Regelknopf (M3) können Drahtvorschubgeschwindigkeit und Lichtbogenlänge (M3) eingestellt werden. Mit dem rechten Knopf kann die Dicke des Werkstücks (M4) reguliert werden. Das Gerät bietet auch die Möglichkeit, den Synergiemodus auszuschalten und das manuelle Schweißen zu aktivieren. Im manuellen Modus kann man die Induktivität (M5) über die Taste „MATERIAL“ einstellen.

SETUP-MENÜ Das Schweißgerät kann für die Arbeit mit zwei verschiedenen Betriebsarten eingestellt werden (MIG normal und MIG synergisch). Im manuellen und synergistischen Modus stehen zur Verfügung zusätzliche Funktionen (SYNERGY ON / OFF), die durch das Drücken der Setup-Taste geöffnet und reguliert werden können:

2T/4T/SPOT (S1)  – Trigger-Modus: Auswahl aus 2-Takt- / 4-Takt- / Punktschweiß-Modus

SPOT TIME – Punktzeit,

SLOPE UP (S2) – diese Funktion dient zur Einstellung der Zeit, die der Draht von der Entzündungsgeschwindigkeit bis zu Erreichung der Schweißgeschwindigkeit benötigt (0-1,5 s),

BBT – Burn Back Time (S3) – Einstellung der Drahtlänge, die am Ende des Schweißprozesses noch aus dem Brenner ragt,

IND (S4) –  Induktanz: Einstellung des Werts der elektronischen Induktanz für Reduzierung der Anzahl von Schweißspritzern, abgehängt von der Dicke des geschweißten Materials (niedriger Wert = mehr Schweißspritzer, hoher Wert = weniger Schweißspritzer),

POST GAS (S5) – Einstellung der Gasauströmungszeit am Schweißende, die im Bereich von 0-5 s reguliert werden kann,

HOT START (S6) – im 2-Takt-Modus ist es möglich, die Hot-Start-Zeit und den Dauer des Slope-Down des Schweißstroms (0,2-2 c) einzustellen,

HOT START / KRATERFÜLLSTROM (S7) – im 4-Takt-Modus kann ein prozentueller Anstieg des Schweißstroms zur Starterleichterung (HOT-START) und eine prozentuelle Abnahme des Schweißstroms während der Kraterfüllung (30 - 100%) eingestellt werden. Es ist auch möglich den Dauer des Slope-Down des Schweißstroms zu regulieren.

Der Set beinhaltet:

• Stromquelle Servimig 210MP + Kabel mit Schuko-Stecker;
• MIG/MAG-Schweißbrenner Trafimet ERGOPLUS 25 – 3m;
• Gasdruckminderer;
• Masseklemme + Massekabel 3m;
• MMA-Elektrodenhalter;
• Gaskabel;
• Rollen  0.8-1.0mm für Stahl und Aluminium.
