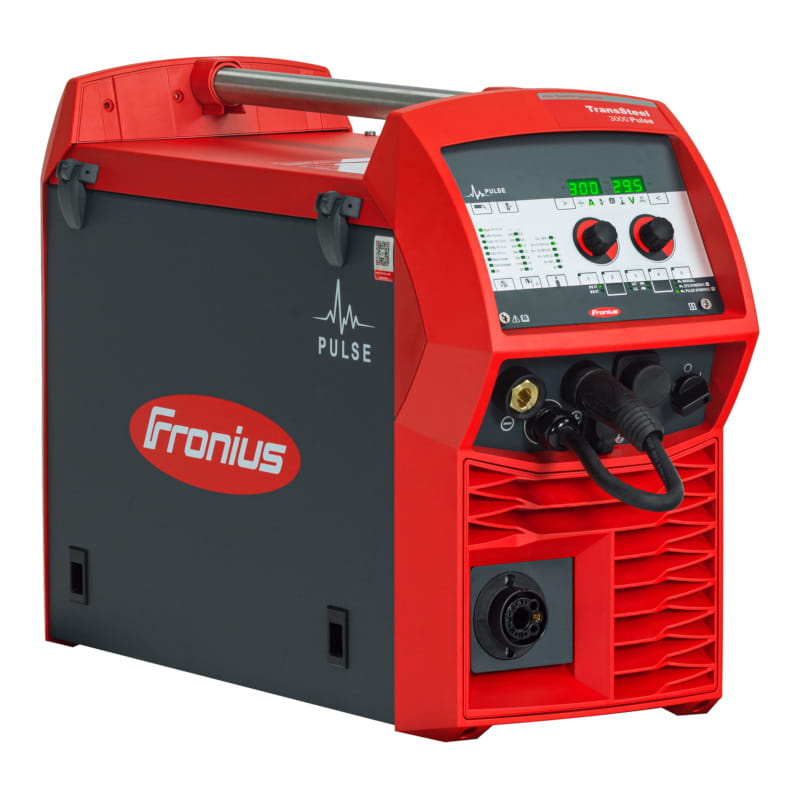

TransSteel 3000c PULSE ist ein dreiphasiges Schweißgerät des „3 in 1“- Typs, das für das MIG/MAG- (300 A (40 %) bei ED 30%), E-Hand- (300 A (40 %) bei ED 35%) und WIG-Schweißen (300 A (40 %) bei ED 35%) konstruiert wurde. Der Inverter verfügt über ein für Fronius-Stromquellen typisches, intuitives Bedienfeld. Sein Gewicht beträgt 36 kg. Die Maschine zeichnet sich durch eine solide Verarbeitung und hohe Zuverlässigkeit aus.
Das TransSteel 3000c PULSE-Schweißgerät wurde mit einem eingebauten Drahtvorschub-Mechanismus ausgestattet, der an die Spulen D200 und D300 angepasst ist. Dank dem Einsatz eines Vier-Rollen-Drahtvorschubs gewährleistet das Gerät eine stabile Drahtförderung. Die Stromquelle hat außerdem eine Bedienfeldsperre mit Schlüsselschalter. Auf der Rückseite befinden sich zwei Schutzgasanschlüsse, die schnelle und einfache Prozessänderung ermöglichen.
Zur Verfügung eines Benutzers stehen zwei Einstellungsmodi: Synergie-Modus und manueller Modus. Im Synergie-Modus wählt die Maschine automatisch Parameter aus, was die Bedienung der Maschine erleichtert. Zusätzlich kann der Anwender fünf Arbeitsprogramme (sog. EasyJob) speichern, die direkt über die Bedienfeldtasten aufgerufen werden können. Das Schweißgerät verfügt je nach Version über bis zu 118 Synergielinien. Ein manueller Modus gibt daneben eine Möglichkeit, alle Parameter selbst einzustellen, wie z. B.: Art und Dicke des geschweißten Materials, Elektroden-/Drahtdurchmesser, Art des Schutzgases, Stromstärke, Drahtvorschubgeschwindigkeit, Lichtbogenlänge und Dynamik.
Der Inverter TransSteel 3000c PULSE ermöglicht die Einstellung von zwei Parametern: „Dynamik“ und „Lichtbogenlängenkorrektur“. Die Regulierung des Dynamik-Parameters unterstützt die Erzielung eines harten und stabilen Schweißlichtbogens oder eines weicheren Lichtbogens mit mehr Spritzern. Dank des Parameters „Korrektur der Lichtbogenlänge“ kann man andererseits die Länge des Lichtbogens anpassen.
Das TransSteel 3000c PULSE-Schweißgerät ermöglicht das MIG/MAG-Schweißen, bei dem es folgende Funktionen bietet: 2-Takt, Sonder-4-Takt, 2-Takt-Stichschweißen, 4-Takt-Stichschweißen und Punktschweißen. Der 2-Takt-Modus eignet sich zum Heften und Schweißen von kurzen Schweißnähten. Zum Schweißen im höheren Leistungsbereich hingegen eignet sich der Sonder- 4-Takt-Modus. In diesem Modus wird eine geringere Leistung zum Zünden des Schweißlichtbogens verwendet, wodurch der Lichtbogen stabiler wird.
Das Stichschweißen eignet sich besonders gut für die Verarbeitung dünner Bleche. Dadurch kühlt das Schweißbad zwischen den Pausen nicht ab, denn der Schweißdraht wird nicht kontinuierlich zugeführt.
Das Punktschweißen hingegen wird verwendet, um Schweißnähte einseitig zugänglich an überlappten Blechen herzustellen.
Beim WIG-Schweißen stehen die folgenden Betriebe zur Verfügung: 2-Takt-, Sonder-4-Takt und Impulslichtbogenschweißen. Im 4-Takt-Betrieb kann zusätzlich der Absenkstrom I2 eingestellt werden, der die Stromstärke während der Hauptstromphase reduziert. Eine Zwischenabsenkung ist besonders nützlich, wenn das Grundmaterial während des Schweißens zu schmelzen beginnt oder andere Komplikationen auftreten.
Der Anwender hat die Möglichkeit mit einem Impulslichtbogen zu schweißen, der im Bereich von 1-990 Hz eingestellt wird. Diese Funktion schützt das Grundmaterial vor Überhitzung und verhindert eine unzureichende Verschweißung bei zu geringem Strom. Mit der Pulse-Funktion kann die Schweißgeschwindigkeit bei größeren Materialstärken erhöht werden. Dadurch wird die Anzahl der Nacharbeiten reduziert, was zu deutlich weniger Schweißspritzern führt.
Das TransSteel 3000c PULSE- Schweißgerät verfügt außerdem über die SynchroPuls-Funktion. Sie ist für Schweißverbindungen von Aluminiumlegierungen empfohlen, um einen schuppigen Schweißeffekt zu erreichen. Dieser Effekt wird durch die zwischen den beiden Betriebspunkten variierende Schweißleistung erreicht. Diese Option funktioniert in zwei Modi: Standard Synegic und Pulse Synergic. Die PCS-Eigenschaften (Pulse Controlled Spray Arc) ermöglichen wiederum die Verbindung des Übergangs-Schweißlichtbogens mit dem Sprühlichtbogen für einen tiefen Einbrand mit minimalen Spritzern.
Das Gerät TransSteel 3000c PULSE ermöglicht auch das E-Hand-Schweißen (MMA). Beim MMA-Schweißverfahren stehen die folgenden Funktionen zur Verfügung: Dynamik, Hot Start und Anti-Stick. Je nach Einstellung der Dynamikparameter wird ein weicher und spritzerfreier oder harter und stabiler Lichtbogen erreicht. Die Anti-Stick-Funktion verhindert die Beschädigung des Schweißbrenners, indem sie den Schweißstrom beim Festkleben der Elektrode senkt und ihr Ablösen erleichtert. Die Hot Start-Funktion reduziert die Anzahl der Kaltstellen und verhindert Schlackeneinschlüsse. Sie verbessert außerdem die Zündeigenschaften und das Aufschmelzen des Grundmaterials in der Anfangsphase.
Die Schweißmaschine von Fronius verfügt auch über die Funktion der Schweißdatendokumentation (Easy Documentation), die einfachste Aufzeichnung der Schweißdaten ermöglicht und besonders wichtig im Stahlbau ist. Auf der Rückseite des Geräts befindet sich ein USB-Stick, dank dem ein Export einer CSV-Datei mit Schweißdaten möglich ist.
Der Set beinhaltet:
- Stromquelle Transsteel 3000C / 4,075,227 /
- Drahtvorschubsrollen U 0.9-1.0mm / 44,0001,1406,4 /
- Schweißbrenner MTG 320i/FSC/UD/3.5m/45st/LED / 4,035,928 /
- Masseklemme + Massekabel 4m/70mm2 / 43,0004,0163 /
Leerlaufspannung: | 59V |
Netzspannung: | 380/400V |
Netzsicherung: | 35A |
Schweißstrom / Einschaltdauer [10min/40°C] : | 240 A ,
280 A |
Schweissstrom minimal: | 10 A |
Schutzart: | IP23 |
Gewicht: | 36kg |
Abmessung / Länge: | 747 mm |
Abmessung / Breite : | 300 mm |
Schweissstrom maximal: | 300 A |
