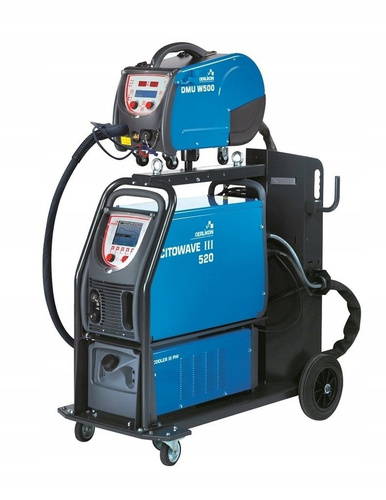

CITOWAVE III 520 von Oerlikon ist ein Vertreter der dritten Generation von neuesten Multiprozess-Schweißstromquellen, die ihre Anwendungen in allen Schweißarbeiten finden. Der Inverter CITOWAVE III 520 hat eine höhere Leistung als die vorherige Version, garantiert aber 30 % weniger Stromverbrauch. Neben der herausragenden Schweißleistung steht dem Benutzer die auf einem Linux-System basierte und erweiterbare Plattform zur Verfügung, die dank den neuen Kommunikationstools wie USB, Ethernet und WLAN eine genaue Rückverfolgbarkeit und Überwachung der Schweißaktivitäten ermöglicht.
Die Maschine ist für die folgenden Prozessen vorgesehen: E-Hand, WIG (TIG Lift), MIG/MAG (Massiv- & Fülldrahte, Stahl- und Edelstahldrähte, Aluminiumdrähte, Inconel-, Duplex- & Spezialdrähte, CuAl und CuSi Drahtelektroden) und Fugenhobeln (bis zu 8 mm Elektrode). Der Inverter ist mit einem großen Farbdisplay ausgestattet, das eine detaillierte grafische und einfache Darstellung jeglicher Schweißparameter, wie Hot-/Soft-Start, Kraterfüllen, 2/4-Takt, Gasvorströmzeit und Drahtrückbrand ermöglicht.
Als eine industrielle Stromquelle ist CITOWAVE III 520 eine perfekte Lösung für viele Branchen wie: Infrastruktur, Maschinenindustrie, Schienenfahrzeuge, Lastkraftwagen und leichter Schiffbau, schwere Stahlkonstruktionen, Automobilindustrie, petrochemische Industrie und konventionelle Energie.
Im Lieferumfang befindet sich ein 4-rolliges Drahtvorschubgerät. Dank dem Expert Drahtvorschubkoffer DMU W500 mit Heavy-Duty-Fahrwagen ist die Stromquelle leicht und einfach zu tragen in fast jeder Lebenslage. Durch sein metallisches Vollgehäuse bietet er eine hohe Robustheit und verspricht eine lange Lebensdauer. Außerdem ermöglicht das Drahtvorschubgerät die Regelung der Parameter aus dem Niveau des Drahtvorschubkoffers:
Dem Benutzer stehen folgende Schweißprozesse für jegliche Schweißaufgaben zur Verfügung:
- Pure Controlled Metal – PCM (spezieller Kurzlichtbogen für saubere Nähte, der Spritzer reduziert, optimale Spaltüberbrückung und herausragende Schweißqualität auf verzinkten Blechen gewährleistet),
- Speed Short Arc – SSA (Kurzschluss-Modus, dank der der Mischlichtbogen vermeidet und der Kurzschlussübergang bei Vorschubgeschwindigkeiten erweitert wird, was zur 20% höheren Schweißgeschwindigkeit gegenüber herkömmlichem CV-Modus, geringeren Wärmeeintrag und weniger Verzug führt),
- Puls Standard (Universal-Puls-Modus für alle Werkstoffe , der einfache Anwendung und geringe Spritzerbildung sichert),
- Soft Silent Puls – SSP (besonders geeignet für rostfreie Werkstoffe, dieser Prozess gewährleistet bessere Benetzung als Standardpuls und ca. 50% leiserer Lichtbogen (besonders hilfreich in beengter Umgebung),
- High Penetration Speed – HPS (spezieller Sprühlichtbogen-Modus mit fokussiertem Lichtbogen für höheren Einbrand, der für geringe Nahtvorbereitung bei Dicken bis zu 8 mm, keine Einbrandkerben und kein Festkleben bei tieferen Nahtvorbereitungen sorgt),
- Advanced SeQuencer – ASQ (durch die Kombination von zwei unterschiedlichen Drahtvorschubgeschwindigkeiten in Verbindung mit verschiedenen Lichtbogenübertragungsmodi z.B. CV / Puls ergeben sich unzählige Möglichkeiten, wie WIG-Nahtoptik mit der 5-fachen Produktivität des WIG-Schweißens, Steignähte (ohne Pendeln) auch mit Massivdraht, niedriger Wärmeeintrag und weniger Verzug),
- Spray Modal – SM (Lösung für das Aluminiumschweißen, die Reduzierung bzw. fast vollständige Vermeidung von Porosität, 20% Produktivitätssteigerung garantiert. Dieser Prozess ist für manuelle und automatische Anwendungen vorgesehen.
Oerlikon CITOWAVE III 520 bietet mehr als 200 Synergiekennlinien und ermöglicht es, bis zu 50 eigene Synergiekennlinien zu erstellen. Die Maschine stellt daneben drei voreingestellte Benutzerprofile zur Verfügung, die je nach Berechtigung zugewiesen werden können:
- Administrator: Zugriff auf alle Funktionen der Anlage. Er verwaltet alle weiteren Benutzer.
- Techniker: Er kann Parameter bestimmen, um das bestmögliche Schweißergebnis zu erzielen.
- Schweißer: Er arbeitet mit den ihm zugewiesenen Schweißprogrammen und Parametern.
Es können bis zu 20 verschiedene Benutzer je Anlage verwaltet werden. Für jedes Profil können individuelle Zugriffsrechte, Passwortschutz, benutzerspezifische Parameterlimitierungen, benutzerspezifischer Programm- und Parameterzugriff eingestellt werden.
Über den verfügbaren USB-Anschluss können Sie die Software einfach und schnell aktualisieren. Darüber hinaus kann man problemlos eine vollständige Kopie der Synergielinien erstellen und auf ein anderes Gerät hochladen. Der USB-Anschluss erleichtert den Inspektionsprozess. Man kann Schweißdaten (Spannung, Stromstärke, Drahtvorschubgeschwindigkeit) verfolgen und den Benutzer erkennen.
Lieferumfang:
- Stromquelle CITOWAVE III 520 (W000384992)
- Drahtvorschubgerät DMU W500 für CITOWAVE III (W000371926)
- Kühler COOLER III (W000273516)
- Fahrwagen TROLLEY II mit 4 Rädern (W000383000)
- Zwischenschlauchpaket für Stromquelle und Drahtvorschubgerät, wassergekühlt 15M (W000275901)
Set: | JA |
Kabellänge:: | 15 m |
Stromversorgung – 3-phasig – 50/60 Hz: | 400 V (+ 20% / - 20%) |
Primärverbrauch bei max. Stromstärke: | 28 A |
Schweißstromstärke: | 15 A - 500 A |
Einschaltdauer 60 % (bei 40 °C): | 500 A |
Abmessungen (LxBxH): | 738 x 273 x 521 mm |
Normen: | EN 60974-1 EN 60974-10 |
